Izolace proti vlhkosti a radonu ARCO-TOP

ARCO-TOP 150 kN predstavuje inovatívne tvarovky s vysokou nosnosťou 150 kg/kus z polypropylénu, ktoré bránia prenikaniu radónu do budov a zároveň zabezpečujú odvetranie podláh. Zabraňujú tak hromadeniu vodnej pary a vlhkosti v miestnostiach, vďaka čomu nedochádza k...

Dostupnosť:: Skladom
Záruka:: 2 roky

Názov	Naša cena	Dostupnosť
Izolace proti vlhkosti a radonu ARCO-TOP 4,5 Katalógové číslo: 1160604	3,07 € 2,54 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 8 Katalógové číslo: 1160608	3,34 € 2,76 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 10 Katalógové číslo: 1160610	4,58 € 3,78 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 13 Katalógové číslo: 1160613	3,60 € 2,98 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 15 Katalógové číslo: 1160615	4,95 € 4,09 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 16 Katalógové číslo: 1160616	3,83 € 3,16 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 20 Katalógové číslo: 1160620	4,24 € 3,50 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 25 Katalógové číslo: 1160625	4,46 € 3,69 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 27 Katalógové číslo: 1160627	4,69 € 3,87 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 30 Katalógové číslo: 1160630	4,80 € 3,97 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 35 Katalógové číslo: 1160635	5,03 € 4,15 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 40 Katalógové číslo: 1160640	5,36 € 4,43 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 45 Katalógové číslo: 1160645	5,44 € 4,49 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 50 Katalógové číslo: 1160650	5,62 € 4,65 € bez DPH Porovnat	Skladom ks
Izolace proti vlhkosti a radonu ARCO-TOP 55 Katalógové číslo: 1160655	5,81 € 4,80 € bez DPH Porovnat	Skladom ks

Popis tovaru
K stiahnutiu
Diskusia
Dotazy

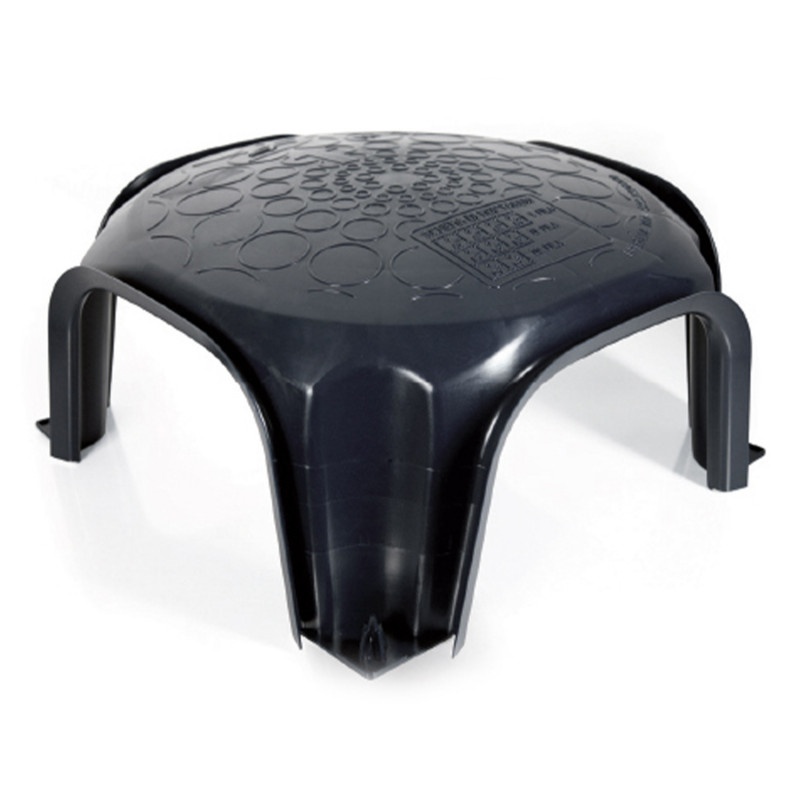

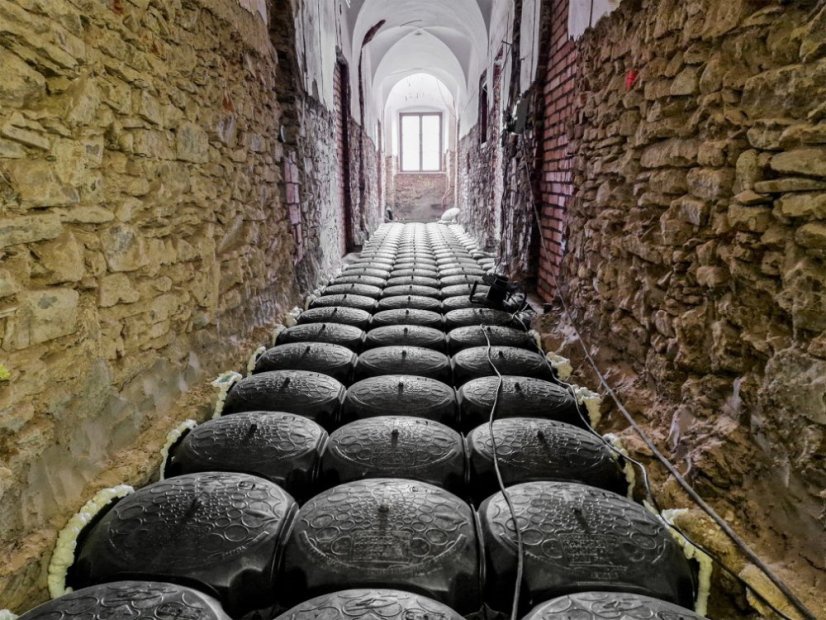

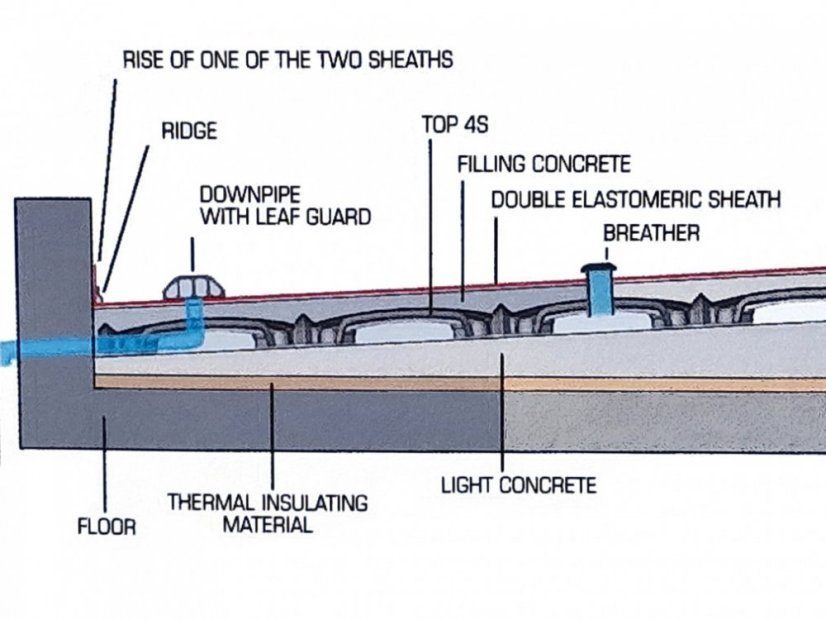

Izolácia proti vlhkosti a radónu ARCO-TOP predstavuje tvarovky strateného debnenia z recyklovaného polypropylénu, vhodné pre novostavby aj rekonštrukcie. Ide o inovatívny systém, ktorý poskytuje ochranu pred prenikaním škodlivého radónu, unikajúceho z podložia a predstavujúceho vážne riziko pre zdravie, do interiéru budov, a zároveň účinne odvetráva podlahy, strechy aj rôzne inštalačné priestory. Zabraňuje tak hromadeniu vodných pár a vlhkosti v miestnostiach, čím predchádza šíreniu plesní, hniloby a degradácii stavebných materiálov. To je zabezpečené neustálou cirkuláciou vzduchu pod izoláciou.

Zároveň vytvára priestor na vedenie elektroinštalačných a technických sietí pod podlahou a znižuje spotrebu betónu potrebného na zaliatie základov. K dispozícii sú tvarovky rôznych výšok podľa stavebných požiadaviek. Moduly vo výške od 35 do 55 cm sú vybavené špeciálnymi bezpečnostnými zámkami proti rozjazdu nôh.

Prednosti izolácie proti vlhkosti a radónu ARCO-TOP

účinná zábrana proti radónu
odvetrávanie podláh a dutín
vytvára priestor pre elektroinštaláciu
zabraňuje šíreniu plesní
predlžuje životnosť budov
po položení plne pochôdzna
jednoduchá pokládka
recyklované materiály

Montáž izolácie proti vlhkosti a radónu

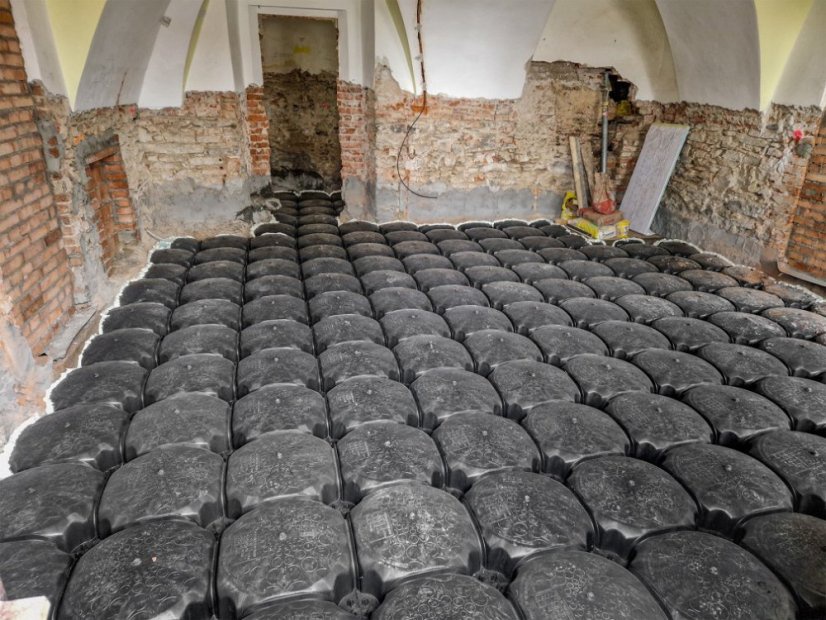

ARCO je jedinečný systém slúžiaci na odvetrávanie vlhkosti a radónu z interiérov budov, ktorého hlavným prvkom sú polypropylénové tvarovky. Pokládka celého systému je veľmi rýchla a jednoduchá – je možné položiť až 100 m² za hodinu. Každý modul je navyše opatrený šípkami pre správny smer pokládky; šípky musia smerovať nahor a doprava. Po zaliatí betónom sa zaťaženie rovnomerne rozloží po celom povrchu podlahy. Tvarovky sú zároveň pochôdzne aj počas pokládky, ich nosnosť dosahuje až 150 kg na kus. Pre nižšiu spotrebu betónu a vyššiu mechanickú pevnosť majú moduly guľovitý tvar.

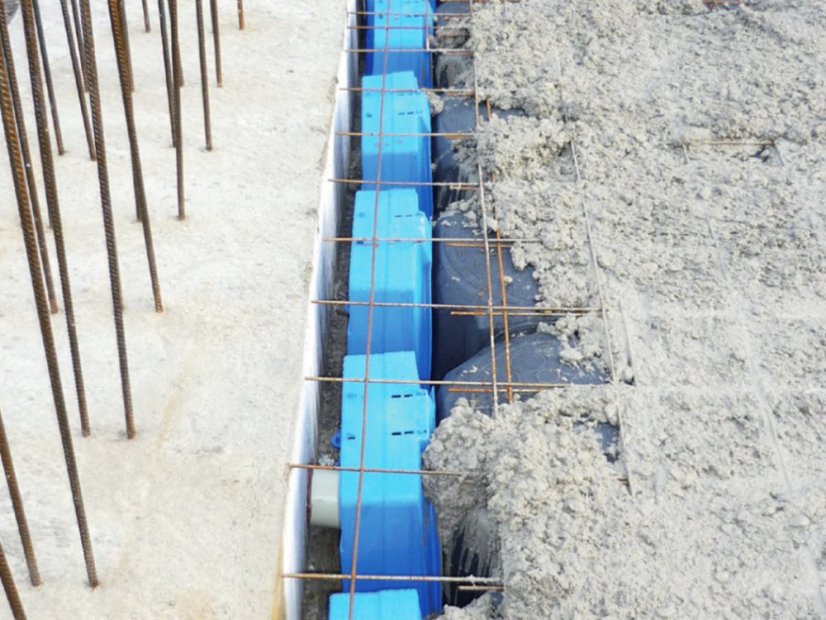

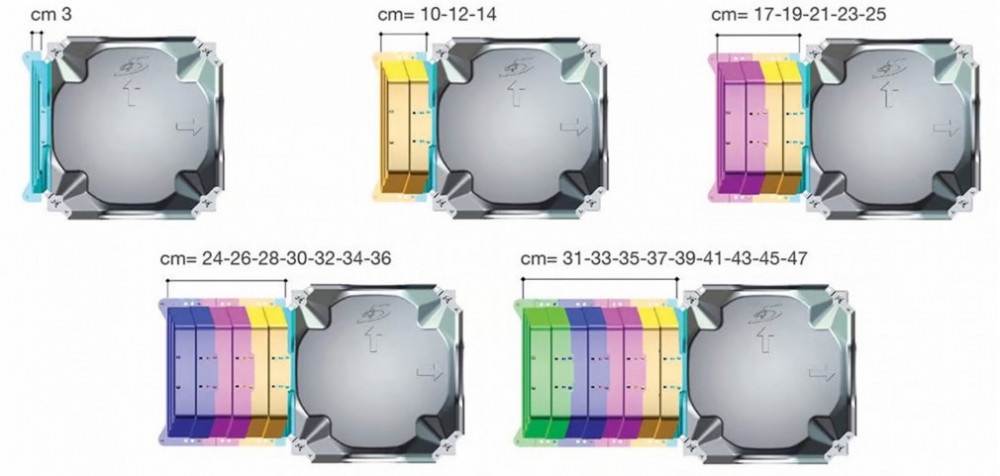

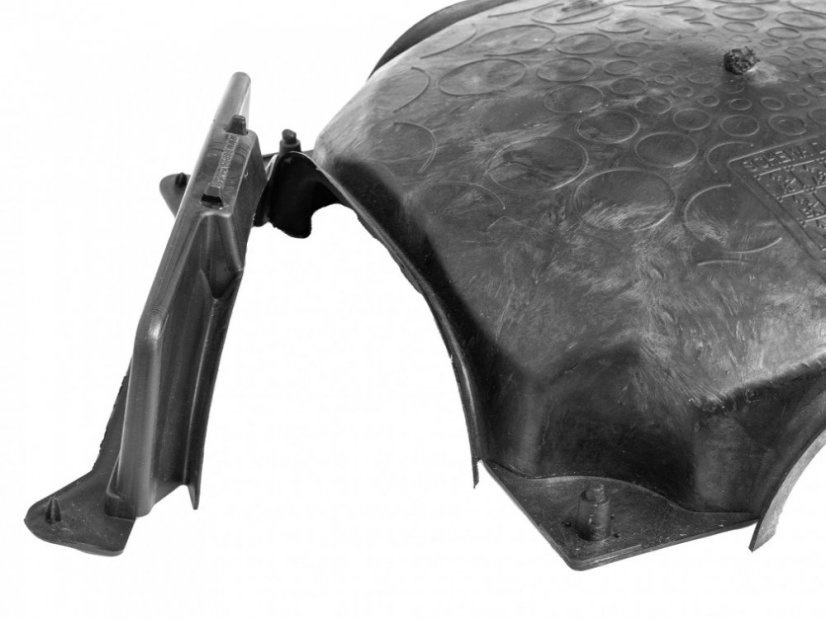

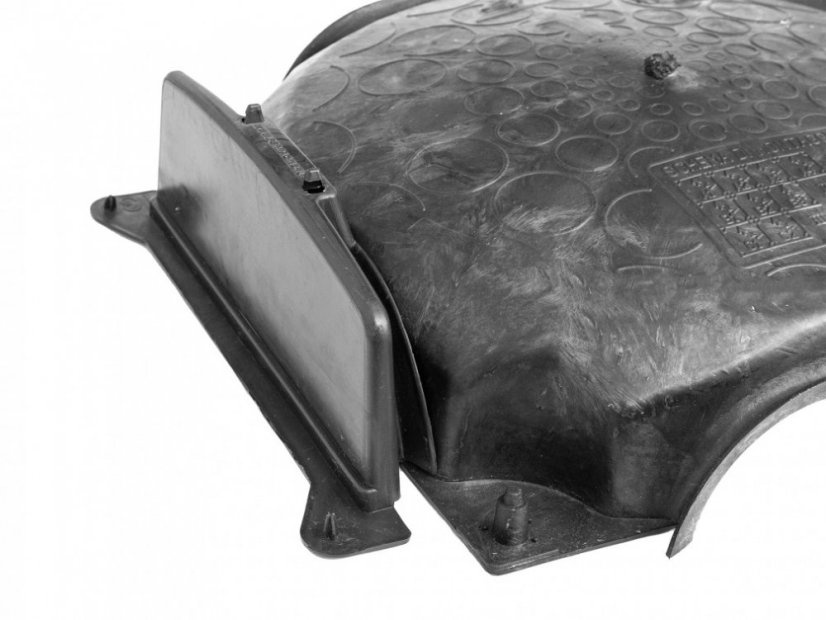

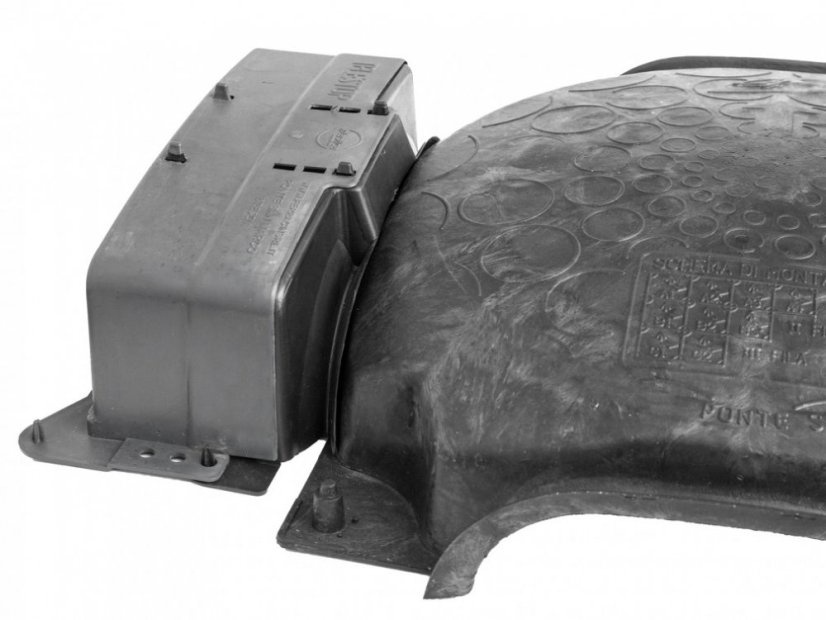

Súčasťou izolačného systému sú aj doplnkové uzatváracie a predlžovacie diely, ktoré slúžia na vyplnenie voľného priestoru vedľa tvaroviek. Ukončovací diel sa používa na rozšírenie alebo napojenie predlžovacieho dielu. Ten umožňuje predĺženie o 10, 12 alebo 14 cm podľa spôsobu pripojenia k ukončovaciemu dielu, keďže každý diel je vybavený montážnymi otvormi v troch rôznych vzdialenostiach. Na obrázku je možné vidieť schematické znázornenie – svetlomodrou farbou je vyznačený ukončovací diel a každý ďalší predlžovací diel má inú farbu. Do všetkého príslušenstva je možné jednoducho vyrezať otvor pre správnu ventiláciu.

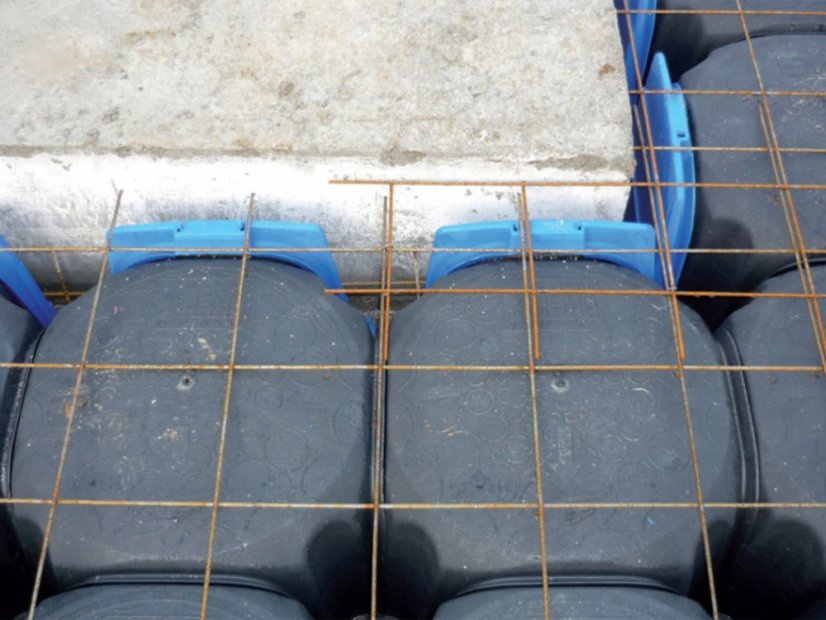

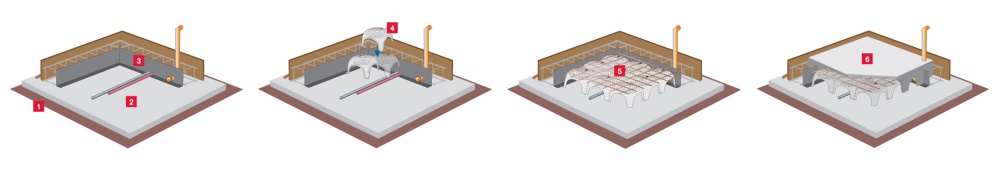

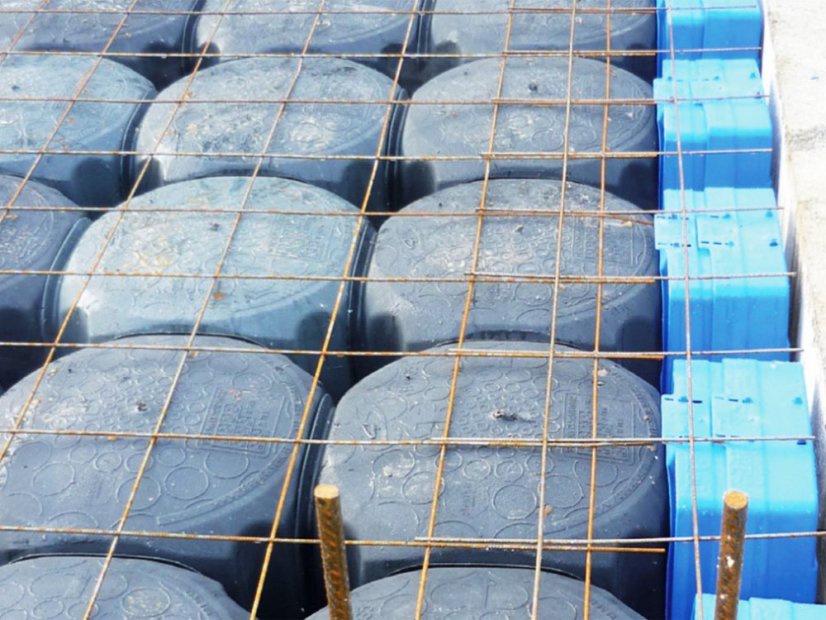

Najskôr je potrebné pripraviť podložie (1) a betónový podklad (2), na ktorý sa ukladajú samotné tvarovky. Pre správnu funkciu izolácie je vhodné použiť uzatvárací profil ARCO (3) a vytvoriť otvory pre vetranie, ktoré zabezpečujú stálu cirkuláciu vzduchu. Otvor na severnej stene musí byť umiestnený čo najnižšie, na južnej strane naopak vyššie. Následne sa ukladajú moduly v smere zľava doprava a zhora nadol (4). K dispozícii sú aj predlžovacie a uzatváracie diely, ktoré slúžia na vyplnenie priestoru vedľa modulov v prípade, že nie je možné okamžite použiť uzatvárací profil. Vďaka nim nie je potrebné tvarovky rezať, čím sa skracuje čas montáže. Následne sa cez debnenie položí kari sieť (5), čím sa vytvorí bezpečná pochôdzna plošina, ktorá sa potom zalieva betónom (6).

Výpočet počtu tvaroviek

Moduly s rozmerom 50 × 50 cm majú plochu 0,25 m², takže na pokládku 1 m² sú potrebné 4 kusy. Platí teda jednoduchá rovnica: plocha × 4 = potrebný počet tvaroviek.

Pre varianty H10 a H15, ktoré majú rozmer 58 × 58 cm, je spotreba 2,97 ks/m². Rovnako platí rovnica: plocha × 2,97 = potrebný počet tvaroviek.

technické parametry tvarovek IGLU
materiál	recyklovaný polypropylen
suchá únosnost	150 kg/ks
barva	černá
tepelná stabilita	od - 40°C do + 80°C
spotřeba	4 ks/m2
plocha	0,25 m2 / H10 a H15 0,3364 m2
výška	4,5 - 55 CM
čistý rozměr pro skladbu	50 x 50 cm (H10 a H15 58 x 58 cm

Doplnkové technické údaje

Názov jednotlivých variant zodpovedá celkovej výške daných tvaroviek, výška pod oblúkom a rozstup nôh potom spoločne určujú maximálnu veľkosť odvodovej rúry, ktorú je možné viesť pod izoláciou. Betónová výplň popisuje potrebné množstvo betónu s hustotou 2500 kg/m³, potrebného na vyplnenie priestoru medzi tvarovkami a vyrovnanie povrchu s ich výškou.

ARCO-TOP

Varianta	Rozměr	Výška	Výška pod obloukem	Rozteč nohou	Betonová výplň	Betonová výplň
H 4,5	50 x 50 cm	4,5 cm	3,3 cm	8,5 cm	0,008 m3/m2	20 kg/m2
H 8	50 x 50 cm	8 cm	5,2 cm	32 cm	0,022 m3/m2	55 kg/m2
H 10	58 x 58 cm	10 cm	5,4 cm	36 cm	0,022 m3/m2	55 kg/m2
H 13	50 x 50 cm	13 cm	7 cm	27 cm	0,034 m3/m2	85 kg/m2
H 15	58 x 58 cm	15 cm	10 cm	38 cm	0,025 m3/m2	62,5 kg/m2
H 16	50 x 50 cm	16 cm	10 cm	28 cm	0,037 m3/m2	92,5 kg/m2
H 20	50 x 50 cm	20 cm	14 cm	30 cm	0,04 m3/m2	100 kg/m2
H 25	50 x 50 cm	25 cm	19 cm	33 cm	0,044 m3/m2	110 kg/m2
H 27	50 x 50 cm	27 cm	21 cm	34 cm	0,045 m3/m2	112,5 kg/m2
H 30	50 x 50 cm	30 cm	24 cm	35 cm	0,047 m3/m2	117,5 kg/m2
H 35	50 x 50 cm	35 cm	29 cm	36 cm	0,049 m3/m2	122,5 kg/m2
H 40	50 x 50 cm	40 cm	34 cm	29 cm	0,07 m3/m2	175 kg/m2
H 45	50 x 50 cm	45 cm	39 cm	31 cm	0,074 m3/m2	185 kg/m2
H 50	50 x 50 cm	50 cm	44 cm	33 cm	0,076 m3/m2	190 kg/m2
H 55	50 x 50 cm	55 cm	49 cm	35 cm	0,078 m3/m2	195 kg/m2
